4.2 WMS Settings

Abhängig von der eingestellten Landkartenquelle, erscheint unter diesem Menüpunkt entweder ein Dialogfenster zum Einstellen der Parameter zum Bezug einer Landkarte von einem WMS−Server im Internet, oder die Einstellung der Eckpunkte eines Bildes (raster images). Die folgenden Punkte beschreiben die Einstellungen in den beiden möglichen Dialogboxen.

4.2.1 WMS

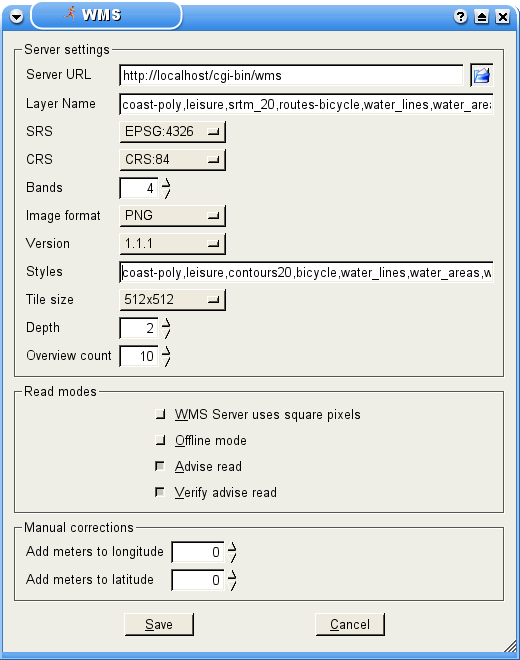

Dieser Dialog beinhaltet alle Steuermöglichkeiten, um eine Landkarte von einem WMS (Web Map System) Server zu beziehen. Ein WMS−Server kann über das HTTP−Protokoll angesprochen werden. Eine Landkarte wird ähnlich wie eine gewöhnliche WEB−Seite abgerufen. Sie können das mit einem WEB−Browser überprüfen. Tippen Sie folgende URL in den Browser ein und beobachten Sie, was passiert:

http://onearth.jpl.nasa.gov/wms.cgi?VERSION=1.1.1&REQUEST=GetMap&SRS=EPSG:4326&LAYERS=modis,global_mosaic&STYLES=&FORMAT=image/png&WIDTH=800&HEIGHT=600&BBOX=14.200104,46.612177,14.307995,46.633730

Es sollte ein Satelittenbild sichtbar werden, welches einen Teil von Klagenfurt, der Hauptstadt des österreichischen Bundeslands Kärnten, und ein Stück des Wörtersees zeigt.
Dieses Beispiel verdeutlicht wie einfach es ist, eine Landkarte von einem WMS−Server zu beziehen. Da jedoch eine statische Eingabe nicht den Zweck erfüllen würde, ist SportWatcher in der Lage, das Abholen und Aufbereiten der Landkarte für Sie zu übernehmen, so das Sie sich nicht weiter darum kümmern müssen, sobald die Einstellungen korrekt getroffen wurden.
Neben dem im Beispiel gezeigten WMS−Server, gibt es noch viele andere im Internet, welche frei verwendet werden können. Die Seite

http://www.skylab-mobilesystems.com/ger/wms_serverlist.html

stellt eine Liste frei verfügbarer WMS−Server im Internet zur Verfügung.

4.2.1.1 Server URL

In diese Eingabezeile wird die URL des Servers eingegeben. Bezogen auf unser obiges Beispiel wäre das: http://onearth.jpl.nasa.gov/wms.cgi.
Extra Parameter, wie in obigem Beispiel angeführt, müssen nicht angegeben werden. Diese werden von SportWatcher im Hintergrund automatisch erzeugt.

4.2.1.2 Layer name

Ein WMS−Server kann mehrere Layer zur Verfügung stellen. Diese beziehen sich zumeist auf bestimmte Teile einer Landkarte. Bei einer Straßenkarte zum Beispiel, könnte ein Layer die Straßen beinhalten, ein weiteres die Flüße und wiederum ein anderes die Bezeichnungen. Erst wenn alle drei Layer angegegeben werden, entsteht eine vollwertige Straßenkarte.
In Dieser Eingabezeile können die gewünschten Layer angegeben werden. Dabei sollte auf die Reihenfolge geachtet werden, da ein Layer, in der angegebenen Reihenfolge, über das andere gezeichnet wird (sollen die Straßen über den Flüßen dargestellt werden, oder umgekehrt?).

4.2.1.3 SRS

Damit die Landkarte korrekt erscheint, muss der WMS−Server wissen, welches geodätische Datum er verwenden muss. Wenn Sie mehr über Geodäten und Projektionen wissen möchten, sehen Sie unter:

http://de.wikipedia.org/wiki/Geoid

SportWatcher stellt Ihnen verschiedene geodätische Datum zur Verfügung, welche Sie auswählen können. Dabei muss es sich um ein Datum handeln, welches vom WMS−Server unterstützt wird. Andernfalls wird keine Karte erscheinen, oder die Karte wird nicht unter den dargestellten Track passen. Im Zweifelsfall nehmen Sie EPSG:4326, auch als WGS84 bekannt.

4.2.1.4 CRS

CRS ist an sich das Selbe wie SRS (siehe 4.2.1.3). Der Unterschied ist, dass dieser Parameter optional ist und daher nicht zwangsweise angegeben werden muss. Auch hier gilt: Wählen Sie im Zweifelsfall WGS84.

4.2.1.5 Bands

Ein WMS−Server gibt als Antwort eine Landkarte in Form eines raster images (Bild) zurück. Jedes farbige digitale Bild besteht aus den Informationen für die einzelnen Farbkanäle rot, grün und blau. Jeder dieser Farbkanäle wird auch als Band bezeichnet (rührt von der Art her, wie die Bildinformation intern verarbeitet wird). Bei einem Farbbild gibt es also mindestens drei Bänder. Oft haben solche Bilder auch noch ein viertes Band, den s.g. Alphakanal. Dieser gibt die Transparenz des Bildes an, wobei jeder Bildpunkt eine andere Transparenz haben kann.
Die Angabe der richtigen Anzahl von Bändern ist sehr wichtig, da es bei der falschen Anzahl zu einer Fehlermeldung des WMS−Servers kommt!

4.2.1.6 Version

Es gibt verschiedene Versionen von WMS−Servern. Die Versionsnummer sagt aus, welche Parameter der WMS−Server akzeptiert und wie die Rückmeldung z.B.: im Falle eines Fehlers aussieht. Jeder WMS−Server sollte jedoch zumindest Version 1.1.0 unterstützen. Zumeist wird aber auch die Version 1.1.1 unterstützt. Einige neuere WMS−Server unterstützen bereits Version 1.3.0. Jeder WMS−Server ist abwärtskompatibel, unterstützt also auch ältere Versionen.

4.2.1.7 Styles

Neben den Layern (siehe 4.2.1.2, werden auch Styles unterstützt. Bei den meisten WMS−Servern ist die Angabe von Styles optional und kann daher leer gelassen werden.

Styles sind Varianten oder Teile eines Layers. Ein Layer setzt sich aus einem oder mehreren Styles zusammen (z.B.: Landstraßen, Bundesstraßen, Schnellstraßen und Autobahnen). Durch die Angabe von Styles, können bestimmte Teile eines Layers ausgegeben werden. Allerdings kann lediglich ein Style pro Layer angegeben werden. Es ist auch darauf zu achten, dass immer gleich viele Styles wie Layer angegeben werden, und die zu den Layern gehörenden Styles in der selben Reihenfolge wie die Layer angegeben werden. Andernfalls wird der WMS−Server die Anfrage mit einem Fehler quitieren.

4.2.1.8 Tile size

Um Bandbreite zu sparen (gut bei schlechten oder langsamen Internetverbindungen), teilt SportWatcher die angeforderte Landkarte in quadratische Teile ein. Diese Teile werden auf der Festplatte in einem Cache gespeichert. Wird so ein Teil später wieder benötigt, muss es nicht erneut vom WMS−Server geholt werden, sondern wird aus dem lokalen Cache ausgelesen.

Diese Auswahl ermöglicht es die größe eines der Teile einzustellen. Die optimale größe hängt vom WMS−Server und von der Qualität der Internetverbindung ab. Sie sollten daher mit dieser Einstellung etwas experimentieren um die optimale Größe zu finden.

4.2.1.9 Depth

Sollte auf 2 eingestellt sein.

FIXME: Beschreibung ergänzen!

4.2.1.10 Overview count

Sollte auf 10 eingestellt sein.

FIXME: Beschreibung ergänzen!

4.2.1.11 WMS Server uses square pixels

Das WMS−Protokoll besagt zwar, dass WMS−Server Karten in beliebiger Größe darstellen sollen und das perspektivisch korrekt (Projektion), aber es kann dennoch sein, dass einzelne WMS−Server in diesem Punkt nicht korrekt arbeiten. Solche Server können lediglich quadratische Pixel darstellen. Also 2x2 oder 4x4 etc. Pixel im Quadrat. Die Länge und Höhe der Bilder in Bildpunkten (Pixel), muss also durch das verwendete Quadrat teilbar sein. Andernfalls erhält man gar keine Karte oder eine verzerrte Karte.

Zumeist ist es angeraten, diese Option nicht zu wählen. Die meisten WMS−Server benötigen sie nicht. Zu dem ist diese Option nicht vollständig getestet und das Ergebnis ist daher unbestimmt!

4.2.1.12 Offline mode

Ist diese Option gesetzt, befindet sich SportWatcher im offline Modus und versucht nicht eine Landkarte vom eingestellten WMS−Server abzuholen. Befindet sich jedoch eine benötigte Landkarte im lokalen Cache, wird sie aus diesem ausgelesen und dargestellt. Andernfalls wird der Track mit einem schwarzen Hintergrund unterlegt.
