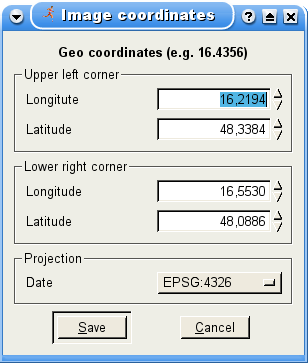

Wurde bei den Einstellungen eines der raster Formate als Landkartentyp ausgewählt, dann erscheint dieser Dialog zum festlegen der Eckpunkte.
Einer der Nachteile bei raster Formaten ist, dass sie über keine Geoinformationen verfügen. Damit SportWatcher solche Formate trotzdem korrekt hinterlegen kann, müssen die Geokoordinaten der Ecken des Bildes bekannt sein. Auf Grund dieser Informationen kann SportWatcher dann den geforderten Ausschnitt berechnen, ihn entsprechend ziehen und stauchen, um ihn in das vorgegebene Anzeigefenster einzupassen und schließlich anzeigen.
Ein noch größerer Nachteil als das Fehlen von Geoinformationen, ist die immer gleiche Auflösung der Landkarte, unabhäng von der gewählten Vergrößerungsstufe. Das führt dazu, dass die Karte entweder verkleinert werden muss, was zu schwer bis gar nicht mehr leserlichen Bezeichnungen führt, oder vergrößert werden muss, was die Karte pixelig erscheinen lässt.
Ein Vorteil solcher Karten ist jedoch, dass sie immer offline verfügbar sind und sich daher auch zum Einsatz auf Laptops ohne Internetanschluß eignen. Zu dem sind sie um ein Vielfaches schneller, als z.B.: der Zugriff auf einen WMS−Server.
Mit den folgenden beiden Zeilen wird die linke obere Ecke definiert. Longitude definiert den Breitengrad und Latitude den Längengrad (X, Y). Die Angaben müssen im unter Projektion angegebenen Datum erfolgen.
Mit den folgenden beiden Zeilen wird die rechte untere Ecke definiert. Longitude definiert den Breitengrad und Latitude den Längengrad (X, Y). Die Angaben müssen im unter Projektion angegebenen Datum erfolgen.
Diese Einstellung legt die Projektion der Landkarte fest. Projektion ist in der Geometrie eine Abbildung, die Punkte des dreidimensionalen Raumes auf Punkte einer gegebenen Ebene abbildet. Eine Projektion dient häufig dazu, Schrägbilder von geometrischen Körpern herzustellen. Man unterscheidet zwei Grundtypen, die Parallelprojektion und die Zentralprojektion. Die Abbildung auf die Bildebene kann sowohl grafisch mittels gezeichneter Hilfskonstruktionen (Verfahren der darstellenden Geometrie) als auch mathematisch (meist computergestützt, dreidimensionales CAD) erzeugt werden.
SportWatcher stellt einige Optionen zur Einstellung der Projektion zur Verfügung. Sie sollten jene wählen, welche der entspricht, die für Ihre Landkarte verwendet wurde.
 |
